CD4026驱动共阳极数码管的接法

CD4026是一款同时兼备十进制计数和七段译码两大功能的芯片，通常在CP脉冲的作用下为共阴极七段LED数码管显示提供输入信号。在一些无需预置数的电子产品中得到了广泛的应用，节约了开发成本。由于CD4026输出端信号具有规律可循，经合理反馈后获得进位脉冲信号和本位清零信号，即可实现数字钟计时功能。

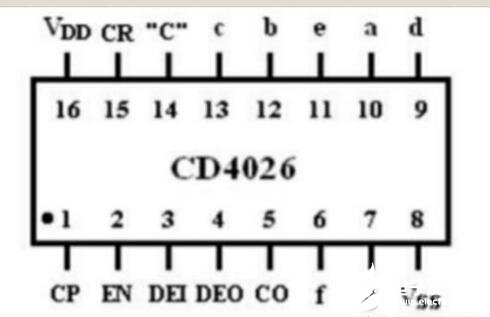

CD4026同时具有显示译码功能，可将计数器的十进制计数转换为驱动数码管显示的七位显示码，省去了专门的显示译码器。CD4026的输出abcdefg直接与LED数码管连接。CD4026的CR为异步清零端，CR=1时立即使计数器清零。

　　CD4026驱动共阳极数码管的接法

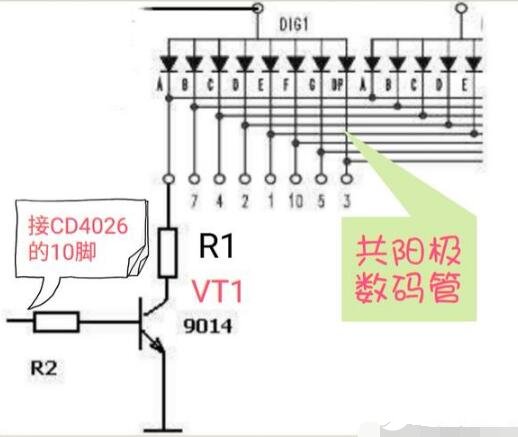

图中电阻R2左端接CD4026的10脚（即a端），三极管VT1用来倒相，其集电极通过电阻R1接共阳极数码管的a端，这样CD4026的10脚为高电平时，VT1导通，共阳极数码管的a段即可点亮。我们只要将CD4026的b～g端分别接一个三极管倒相，这样即可驱动共阳极数码管工作。

图中只画出了CD4026的a端的接法，其b～g端与共阳极数码管的b～g端的连接方法与a端的接法相同。三极管VT可以选用9014或C945，R1和R2的阻值应根据CD4026及共阳极数码管的工作电压来选取。
