网线水晶头插座接头排线接线顺序与方法

网线水晶头接线有两种接法，一种是直连互联法，一种是交叉互联法。

交叉线的做法是：一头采用568A标准，一头采用568B标准。

平行（直通）线的做法是：两头同为568A标准或568B标准。

一、网线接线568A标准排序

1 – 绿白，2 – 绿，3 – 橙白，4 – 蓝，5 – 蓝白，6 – 橙，7 – 棕白，8 – 棕

二、网线接线568B标准排序

1- 橙白，2 – 橙，3 – 绿白，4 – 蓝，5 – 蓝白， 6 – 绿，7 – 棕白，8 – 棕

网线水晶头接法图解详细步骤教程

1、首先我们使用网线钳中间的圆形处将网线外皮剥掉，小心翼翼的转着割，千万不要将里面的八根双绞线也割坏了；

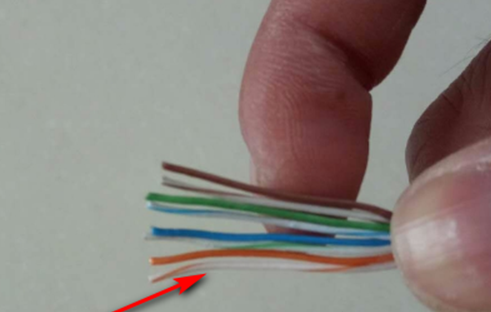

2、网线外皮剥掉之后，我们将八根双绞线按（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）进行排序；

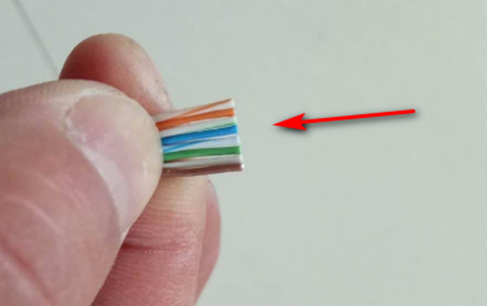

3、使用网线钳的切刀将多余的网线剪整齐；

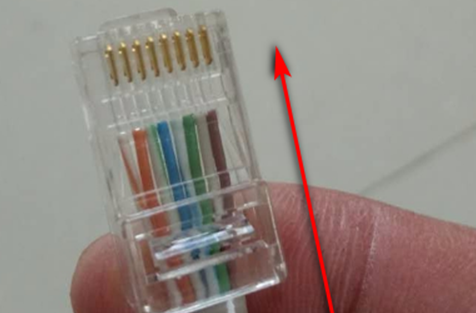

4、将水晶头铜片向上，如下图所示，将排列好的网线插入里面；

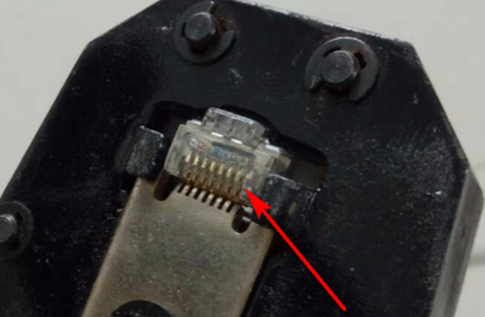

5、最后使用网线钳将它夹紧即可，另一头网线水晶头接法的方法相同，无需我多说了吧；

6、最后我们使用网线测试仪，来检测一下通不通，细心观察主机和副机两排显示灯上的数字，是否同时对称显示，若对称显示，即代表该网线良好，若不对称显示或个别灯不亮，就是代表网线断开或制作网线头时线芯排列错误；当然如果没有网线测试仪也是没有关系的，我们直接使用插到路由器与电脑连接看看是否可以上网就可以了；
