电梯五方对讲系统说明书

FM电梯五方对讲主机使用说明

目 录

第 一章 系统概述 – 1 –

一、 数字电梯无线对讲系统图 – 1 –

第二章 系统安装 – 2 –

一、 安装前准备事项 – 2 –

二、 设备安装 – 2 –

一） 主机安装 – 2 –

二） 电梯机房井道设备安装示意图 – 3 –

三） 电梯机房设备安装 – 4 –

四） 井道设备安装 – 5 –

第三章 系统使用 – 6 –

一、 管理中心主机接口说明 – 6 –

二、 管理中心主机菜单功能说明 – 6 –

三、 机房分机使用说明 – 7 –

四、 分机和主机通话功能说明 – 8 –

五、 主机与分机对码说明 – 8 –

六、 分机录 音说明 – 8 –

七、 常见故障排除方法 – 8 –

八、 注册事项 – 8 –

九、 用户须知 – 8 –

第 一章 系统图

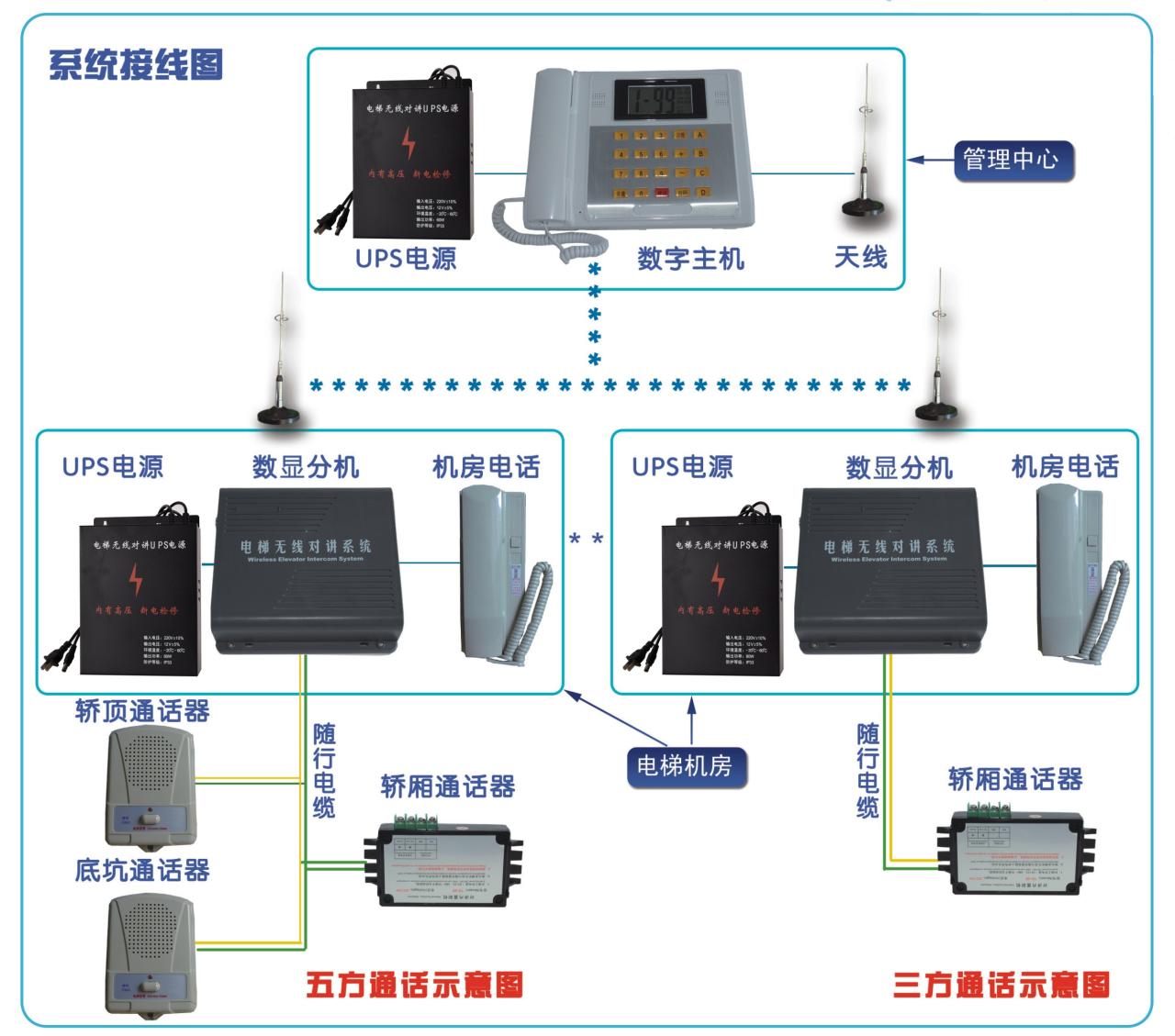

一、 数字电梯无线对讲系统图

第二章 系统安装

一、 安装前准备事项

1. 按照装箱单逐一检查设备数量与装箱单是否一致，如数量不符请及时和厂家联系，如果安装过程搞丢设备客户自行负责。

2. 每台无线分机出厂前都配有固定编码和录音，一般都是从一号分机开始，用户根据自己的电梯情况先制定一个表格，注明每一台电梯分配的分机号，在产品安装之前在管理中心先进行测试，熟悉产品的操作和用法。

3. 测试产品：无线主机接上天线和12V-UPS电源，打开电源开关，主机开机，拿一个分机在离主机10米远的地方接上天线和电源，拿出连接线接上通话器，短接通话器按钮呼叫主机，主机收到呼叫后拿起手柄电话和分机接通后与分机讲话，测试完成就可以去机房安装分机，如果产品有不正常的情况请先与厂家技术部人员先沟通再进行安装。

4. 安装工具：十字改锥，一字改锥，电钻，标记位置的笔，万用表。

二、 设备安装

一） 管理中心设备安装

管理中心设备：无线主机、电源、天线

1. 把主机安装在监控室，电梯机房，岗亭等适当的位置，离窗户或门口近的地方便于接收无线信号。

2. 将天线与主机连接，并垂直放于距离主机在1米以外位置，如果管理中心比较封闭请将天线拿到室外，如果管理中心在地下室或其它密闭的地方，需要将天线连到室外去放置，如果天线连接线不够长，请与厂家联系专门定制超长连接线。

3. 将专用UPS电源置于合适位置，接入220V交流电到UPS电源上，将12V直流电接入主机，打开UPS电源开关，值班室主机安装完成。

二） 电梯机房井道设备安装

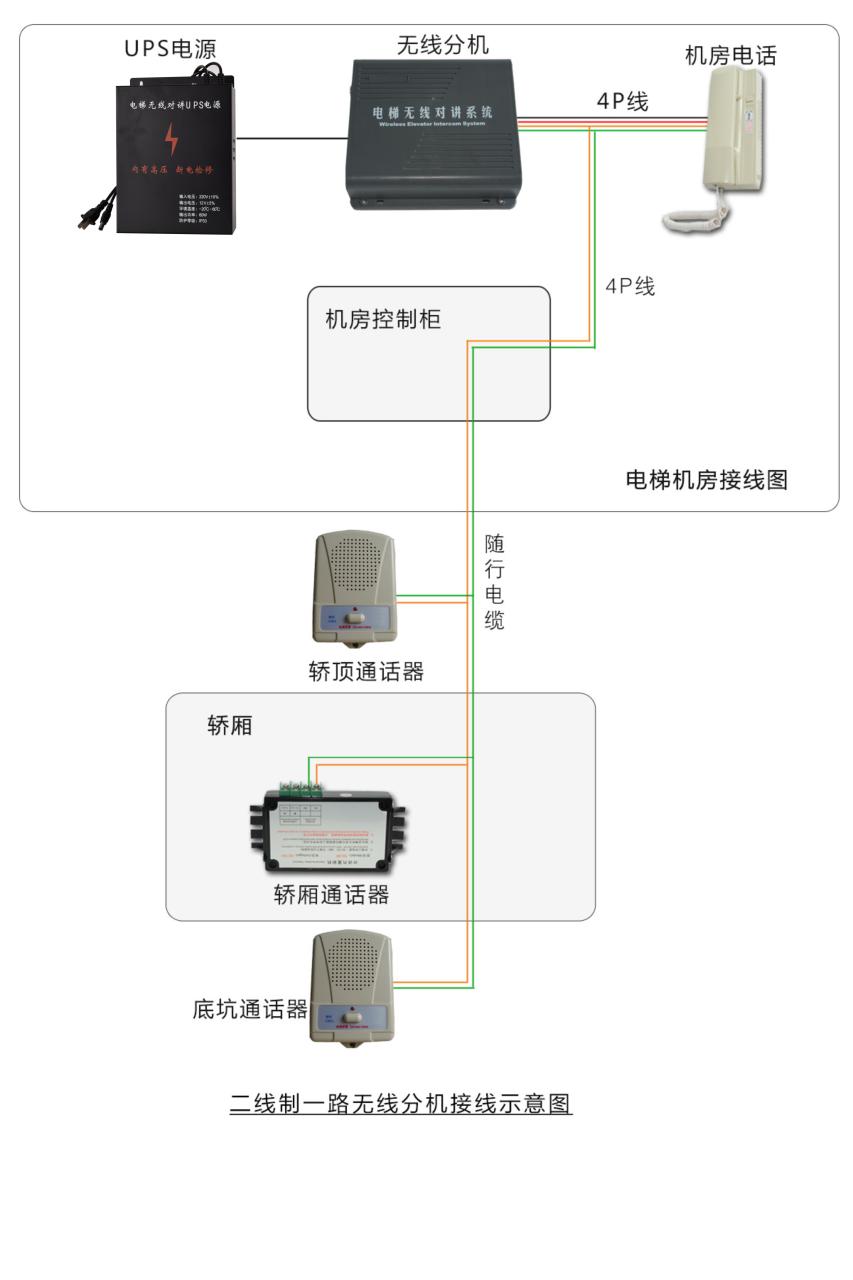

二线制一局无线分机机房、轿顶、轿厢、底坑接线示意图

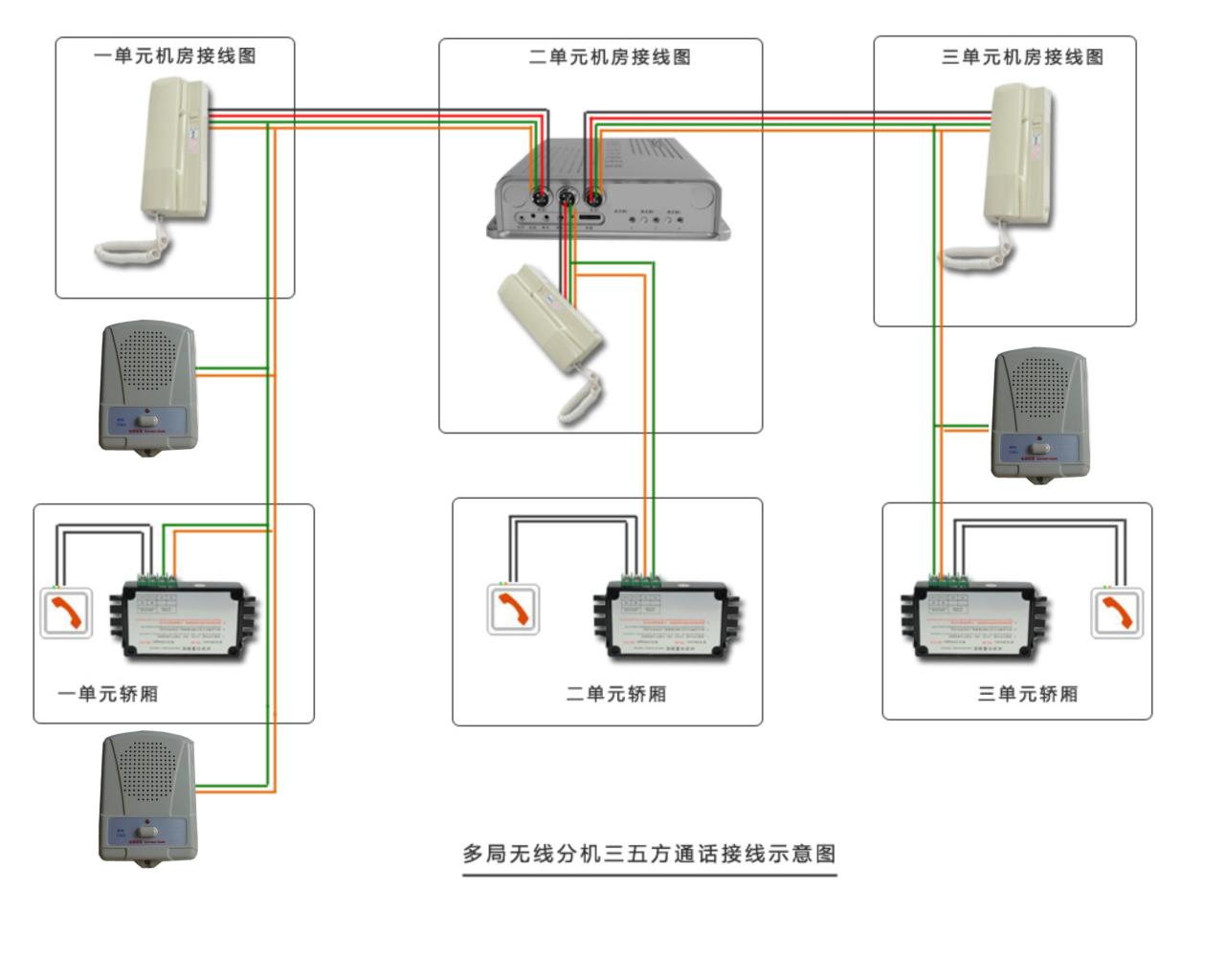

多局二线制无线分机三五方通话接线示意图

三） 电梯机房设备安装

电梯机房设备：无线分机，电源，天线，机房电话（做三五方通话有）

1. 将无线分机安装在电梯机房离门窗近的地方，便于无线信号的接收和发射，并且放在平面墙离地面1.5米处，用4个螺丝钉打孔固定。

2. 将专用UPS电源固定在分机边上，接入220V电源，电源指示灯亮，12V电源输出。（第 一次使用要充电12小时，电源不能长时间不充电）。

3. 将天线与分机连接，并垂直放于距离分机在2米以外位置，然后放在离门窗近的地方，如果此电梯机房离管理中心较远，信号有屏蔽，有条件可以将天线拿到室外放置位置低于避雷针。

4. 将控制线接到分机副机接口再接入电梯随行电缆，在轿厢内接上通话器。

5. 将电源输出的12V电源线接入对讲分机，分机的电源指示灯为绿色，分机开始工作。

6. 机房设备此时已全部安装完毕。具体接线见一局分机和多局分机接线图。

四） 井道设备安装

电梯井道设备：轿厢内置通话器，轿顶外置通话器，底坑外置通话器（五方通话才有）

1、 井道设备安装

A. 打开电梯轿厢的控制面板，先按轿厢通话器上的说明接入机房下来的随行电缆.

（在轿厢里找到从机房下来的随行电缆，按颜色接上通话器-接线正确通话器指示灯亮）

绿线 + 二线制信号线正

黄线 – 二线制信号线负

按钮 + 呼叫按钮带电时接正级

按钮 – 呼叫按钮带电时接负级

B. 再将呼叫按钮的两条线接入呼叫按键接线柱，如果呼叫按钮带电，请按正负极接到呼叫按钮相应的位置，注意正负极不要接反否则影响系统正常工作.

C. 然后将轿厢通话器用螺钉固定于控制面板传声孔处内。要求轿厢通话器安装稳固，喇叭与麦克孔与电梯的传声孔面板相对应，两者之间不能有任何屏蔽物和间隙。

如果是老梯改造，轿厢里还有有线的通话器，请将有线通话器用双面胶粘在旁边，只要不影响有线那边正常通话即可，无线系统的通话器一定要放在传声孔处。

啸叫处理：

啸叫原因：轿厢通话器安装不慎，有时会发生啸叫，主要原因如下：a、轿厢通话器话筒及扬声器开孔太小或堵塞；b、轿厢通话器与面板没有紧贴，留有空隙；c、通话空间过小，副机前面有大面积硬壁物体反射。

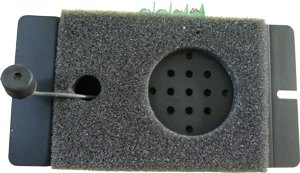

处理办法：将通话器背面的螺丝拧下，用钳子把话筒拔出来如下图所示，拔出放在通话面板前面与通话口没有堵塞的地方，然后再和主机通话试用，如果还有啸叫再移动话筒位置直到与主机通话没有啸叫为准。

第三章 系统使用

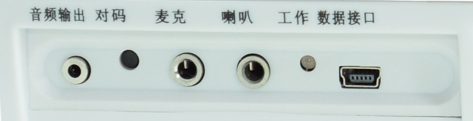

一、 管理中心主机接口说明

1. 侧面板的[音频输出]孔：向外输出音频数据。

2. 侧面板的[对码]孔：和分机对码用。

3. 侧面板的[麦克]孔：提供外接麦克的工作方式。

4. 侧面板的[喇叭]孔：提供外接音箱的工作方式。

5. 侧面板[工作]灯：绿色灯为电源指示灯，红色灯为正在工作指示灯。

6. 侧面板的[数据接口]孔：出厂时写入数据。

二、 管理中心主机菜单功能说明

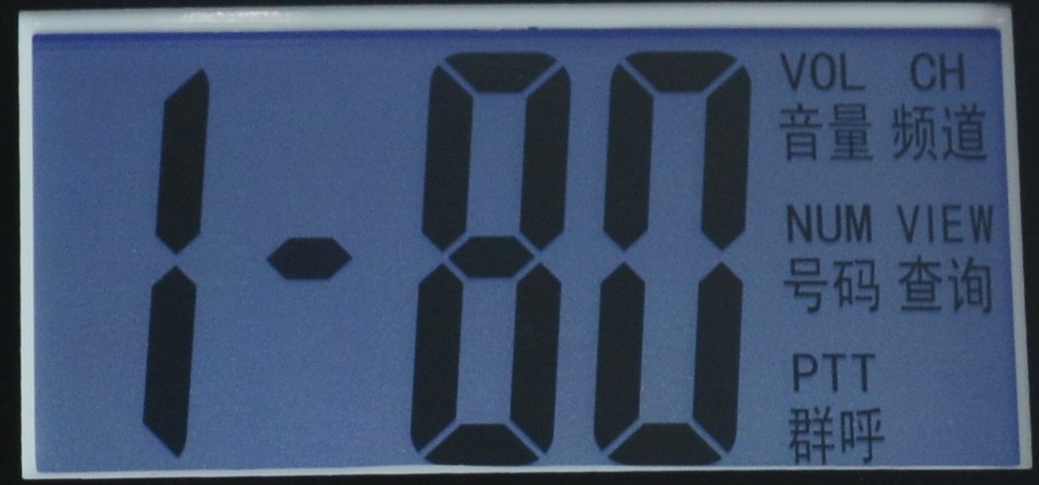

主机待机界面

按主机“功能”键依次进入以下界面

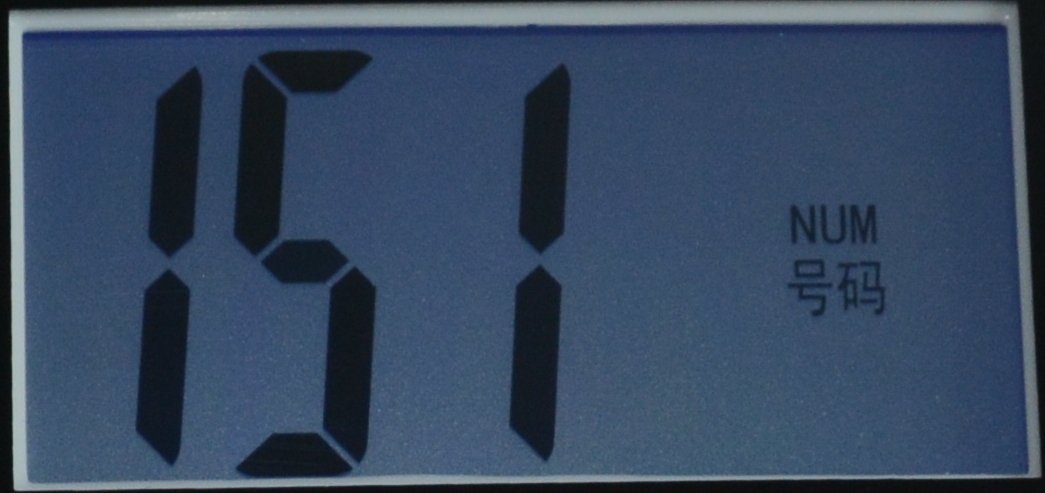

主机呼叫分机界面：输入分机号码后按“呼出”键呼叫分机

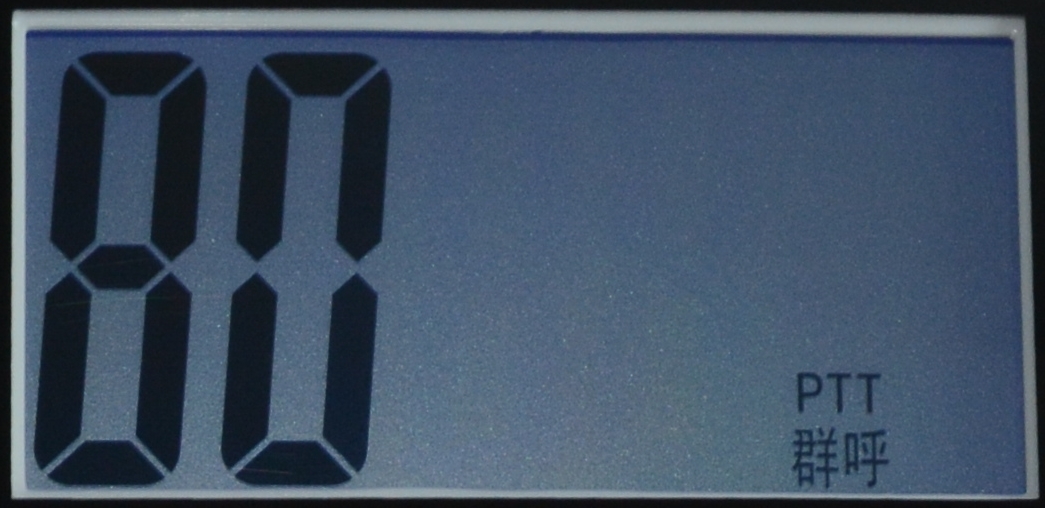

主机群呼分机界面：按“呼出”键群呼分机

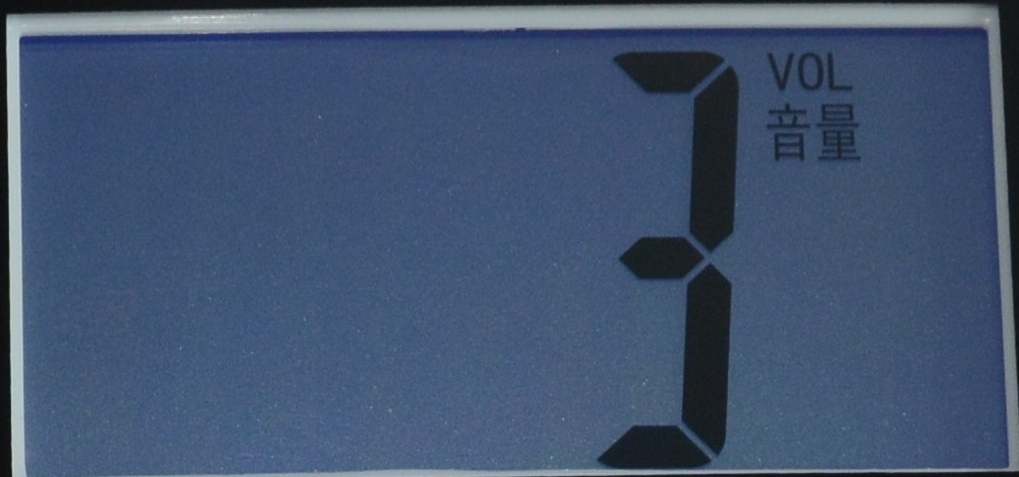

主机群呼分机界面：按“+”，“-”键调节分机音量大小

三、 机房分机使用说明

1、 侧面板的录音孔为录音用，具体录音步骤见第十节

2、 侧面板的[音量]旋钮：可调高或调低通话器的声音大小。

3、 侧面板的红色灯、绿色灯：绿色灯为电源指示灯，红色灯为正在发射工作指示灯。

4、 侧面板的[麦克]孔：提供外接麦克的工作方式。

5、 侧面板的[电话]孔：提供两条信号线和两条电源线，绿，黄为信号线，轿厢，底坑，轿顶按颜色直接并接在这两条线上，另两条红黑是电源线，红为正，黑为负，具体接线见分机接线图。

四、 分机和主机通话功能说明

1、 分机呼叫主机：在分机插上天线，通电后，机房、轿厢、轿顶、底坑，任何一方轻按呼救键都可以呼叫主机，主机收到分机呼叫后摘机接通即可和分机通话。

2、 主机呼叫分机：值班人员只要在主机上输入分机号，然后再按一下“呼出”键，即可接通此分机和分机通话。

五、 主机与分机对码步骤

如果分机需要与主机重新对码

1. 将主机与分机的电源关闭。

2. 用笔顶住分机的录音孔上电，上电后松开手，此时分机进入对码状态。

3. 用笔顶住主机的对码孔上电，上电后松开手，此时主机进入对码状态。

4. 主机进入对码状态后液晶屏上会号码“00”或“000”：此时在主机输入需要分机号，然后按主机的对码键 ，主机和分机开始对码，对码完成后主机和分机会重新启动，对码

完成后分机可以呼一下主机看号码是否和刚才对的一致。

六、 分机录音步骤

如果分机需要重新录音

在上电的情况下，顶住分机录音孔3秒，分机工作灯闪烁此时为播放状态，再按一下录音孔分机工作灯为红（不闪）此时为录音状态，在需要录音的端口，插上通话器或机房电话，呼叫一下该端口工作灯变绿，此时可以对准通话器或机房电话讲话录音（例：一号电梯呼叫，速来帮助）（录音工具一般为机房电话、通话器或麦克风），录音时间为6秒，录完后分机工作灯自动变红。如果想听已录好的内容，按一下录音键工作灯闪烁，此时按一下端口的通话器或机房电话就可以播放录音了。

七、 常见故障排除方法

常见问题 可能原因 检测及解决方法

分机呼叫主机

主机没有反应 1．此分机无线信号是否被屏蔽

2. 此分机天线是否故障

3．此分机和主机不在同一频道 1.拿此分机到近距离测试判断是否被屏蔽

2．打开分机天线底座看线是否焊好

3．主机与分机重新对码

主机呼叫分机呼叫没有反应 1．主机是否出出故障

2．此分机出现故障

3．此主机天线是否故障 1．主机是否能呼通其它分机来判断

2．拿另一分机到此机位置测试来判断

3．打开分机天线底座看线是否焊好

声音不清楚

声音有啸叫 1．此分机天线是否故障

2．通话器安装出现问题 1．打开分机天线底座看线是否焊好

2．按前面讲到啸叫处理的方法处理

八、 注意事项

为了防止发生火灾、人身伤害及损坏本机，请务必遵守下列注意事项：

1. 切勿在没有安装天线时进行发射，这样操作非常危险，可能烧坏发射管！

2. 切勿在没有关闭机器电源的时候，带电插拔天线。

3. 擅自拆开、调整或改造本机，将影响整机电性能，并导致保修服务失效。

九、 用户须知

 政 府法令禁止在政 府管辖区范围内未经许可进行无线电发射机的操作。

 非法操作无线电发射机将受到罚款，或者拘留，或者两者兼有的外罚。

 无线电发射机是精密的电子设备，如需维修仅可由专业技术人员进行。

安全性：使用者对使用电梯对讲系统的一般危险性的了解和认识是很重要的。

警 告

 易爆环境（气体、粉尘以及烟雾等）

 不可以在加油站安装使用此设备。

 炸 药起爆雷管

在距离炸 药起爆雷管100米内操作本机将可能引起雷管的爆炸。当位于正在进行爆破的现场或标有“关掉双向无线电”标志的区域内时，请不要安装此设备。
