MOS与非门或非门构成原理

与非门
与非门（英语：NANDgate）是数字逻辑中实现逻辑与非的逻辑门，功能见左侧真值表。若当输入均为高电平（1），则输出为低电平（0）;若输入中至少有一个为低电平（0），则输出为高电平（1）。与非门是一种通用的逻辑门，因为任何布尔函数都能用与非门实现。

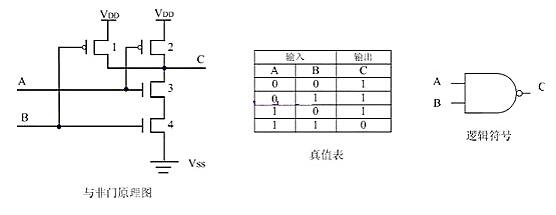

与非门工作原理

　　①、A、B输入均为低电平时，1、2管导通，3、4管截止，C端电压与VDD一致，输出高电平。

②、A输入高电平，B输入低电平时，1、3管导通，2、4管截止，C端电位与1管的漏极保持一致，输出高电平。

③、A输入低电平，B输入高电平时，情况与②类似，亦输出高电平。

④、A、B输入均为高电平时，1、2管截止，3、4管导通，C端电压与地一致，输出低电平。

或非门
或非门（英语：NORgate）是数字逻辑中实现逻辑或非的逻辑门，功能见右侧真值表。若输入均为低电平（0），则输出为高电平（1）;若输入中至少有一个为高电平（1），则输出为低电平（0）。或非是逻辑或加逻辑非得到的结果。或非是一种具有函数完备性的运算，因此其他任何逻辑函数都能用或非门实现

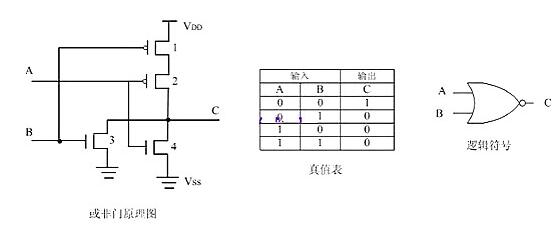

或非门工作原理

　　①、A、B输入均为低电平时，1、2管导通，3、4管截止，C端电压与VDD一致，输出高电平。

②、A输入高电平，B输入低电平时，1、4管导通，2、3管截止，C端输出低电平。

③、A输入低电平，B输入高电平时，情况与②类似，亦输出低电平。

④、A、B输入均为高电平时，1、2管截止，3、4管导通，C端电压与地一致，输出低电平。
