[资料] 分享一个不错的200瓦单声道音频放大器板

这是 200 瓦单声道音频放大器板。该板可以轻松播放 200 瓦的扬声器。我在这个项目中使用了 IRFP260N N 沟道 MOSFET 和 45-0-45 伏 5 AMP 变压器。

项目材料
1个电阻？瓦特 10 欧姆
3 电阻？瓦特 100 欧姆
2 电阻？瓦特 10K
2 电阻？瓦特 1K
5 电阻？瓦特 220 欧姆
1个电阻？瓦特 22K
2 电阻？瓦特 27 欧姆
2 电阻？瓦特 27K
1个电阻？瓦特 33 欧姆
3 电阻？瓦特 47 欧姆
3 电阻？瓦特 470 欧姆
1 电阻 2 瓦 10 OHM
2 个电阻 5 瓦 0.33 OHM
1 电容器 1 UF
1个电容器100uf50V
1个电容10PF
1 电容器 47 PF
5 电容 0.1uf = 104
2 电容器 331 = 330 PF
1 连接器 2 针 (2.54mm)
1 连接器 2 针 (3.96mm)
1 个连接器 3 针 (3.96mm)
2 二极管 1N4148
1 预设 1K
1 预设 220 欧姆（或 200 欧姆）
1 个 LED
4 晶体管 546
2 晶体管 556
2 晶体管 IRFP260N
2 晶体管 MJE340
2 晶体管 MJE350

PCB

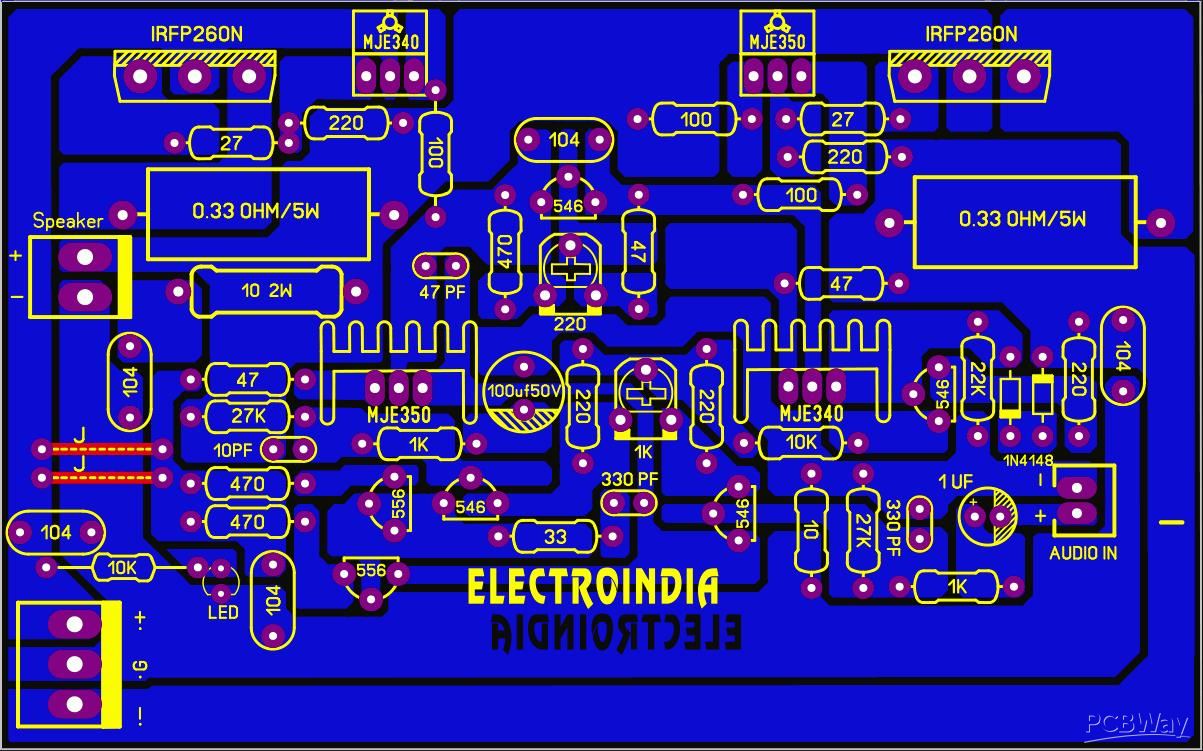

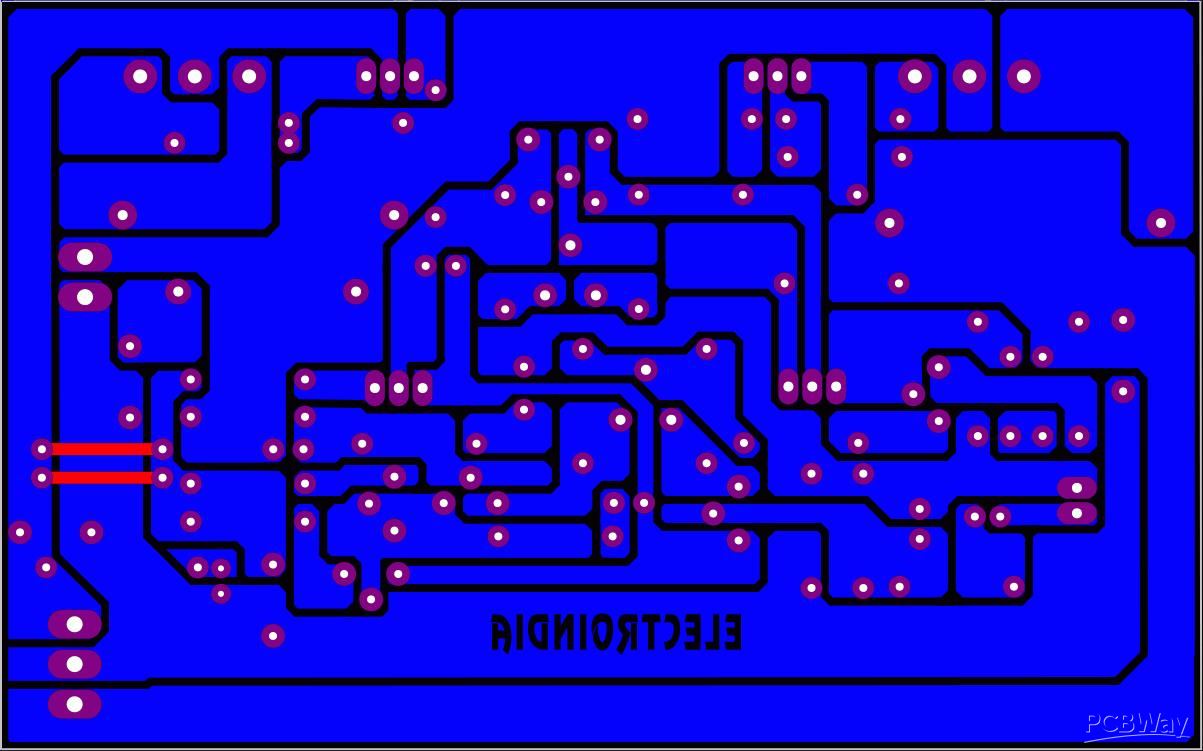

200瓦单声道音频放大器板_DIY_IRFP260N N沟道MOSFET
