[资料] 使用LM3914制作LED电池电量指示器

描述
电池电量指示器/警报

在这个项目中，学习如何使用 LM3914 和一些 LED 制作 LED 电池电量指示器。该设备还将配备蜂鸣器，当您的电池电压过低需要充电时会提醒您。

每个 LED 代表 10%，当电池电压低于 40% 时，蜂鸣器会响起提醒您为电池充电。

要设置 100% 电压，请调整连接到引脚 5 的 10k 电位器，使 100% LED 在电池 100% 充电的电压下亮起。我建议将可调电源连接到电路以设置这些值。例如，您想使用带有 12V 电池的电路，将电源设置为 12V

设置 100% 电压后，将电源设置为您在第一步中设置的电压的 10%，并调整 200k 电位器，直到 10% LED 亮起。完成此操作后，您已成功设置设备，现在可以连接电池。

您可以通过转动连接到引脚 6 和 7 的 10k 电位器来调节 LED 的亮度，直到 LED 处于合适的亮度。

示意图

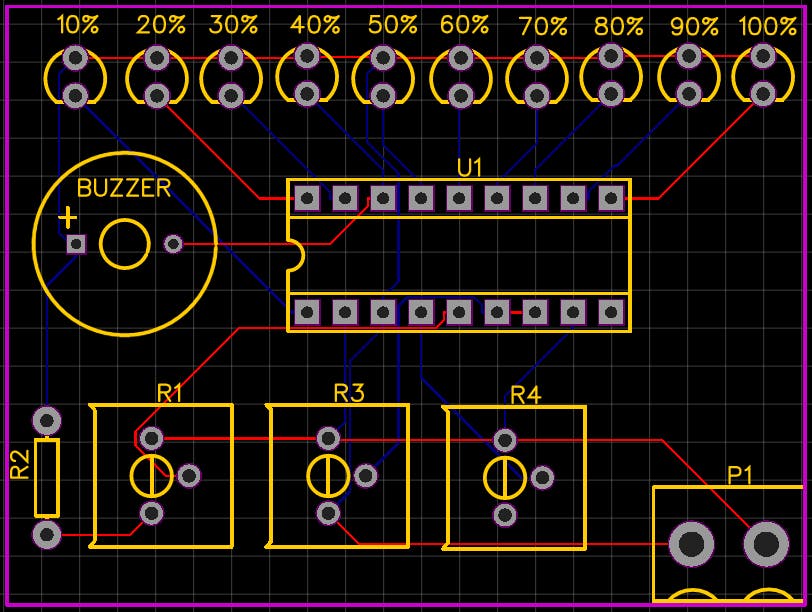

如果您愿意，可以在 PCB 上构建电路。我为您设计了一个 PCB，以便电路易于构建并易于使用螺钉端子连接到电池。我已附上 Gerber 文件供您使用。

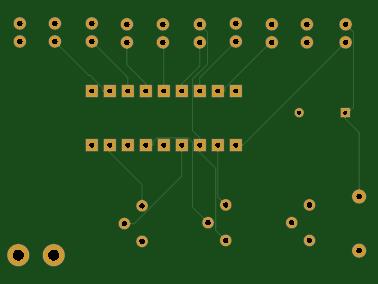

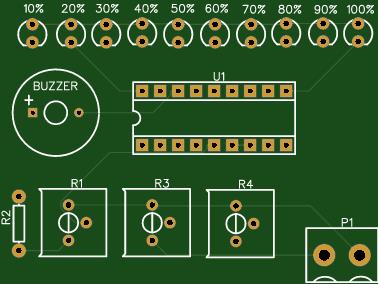

印刷电路板
PCB

电池电量指示器/警报
