智能开关
这个组件的想法是通过检测主要设备（Master）的关闭来获得一系列设备的自动关闭。例如，如果我们将 PC 的 CPU 连接到该电路的主插座，将其余设备（显示器、打印机、扫描仪等）连接到辅助插座；当断开 CPU 时，整个装置的电源将被断开……甚至是控制电路本身的电源。这样，在待机模式下就没有设备消耗，总消耗为零。

工作原理

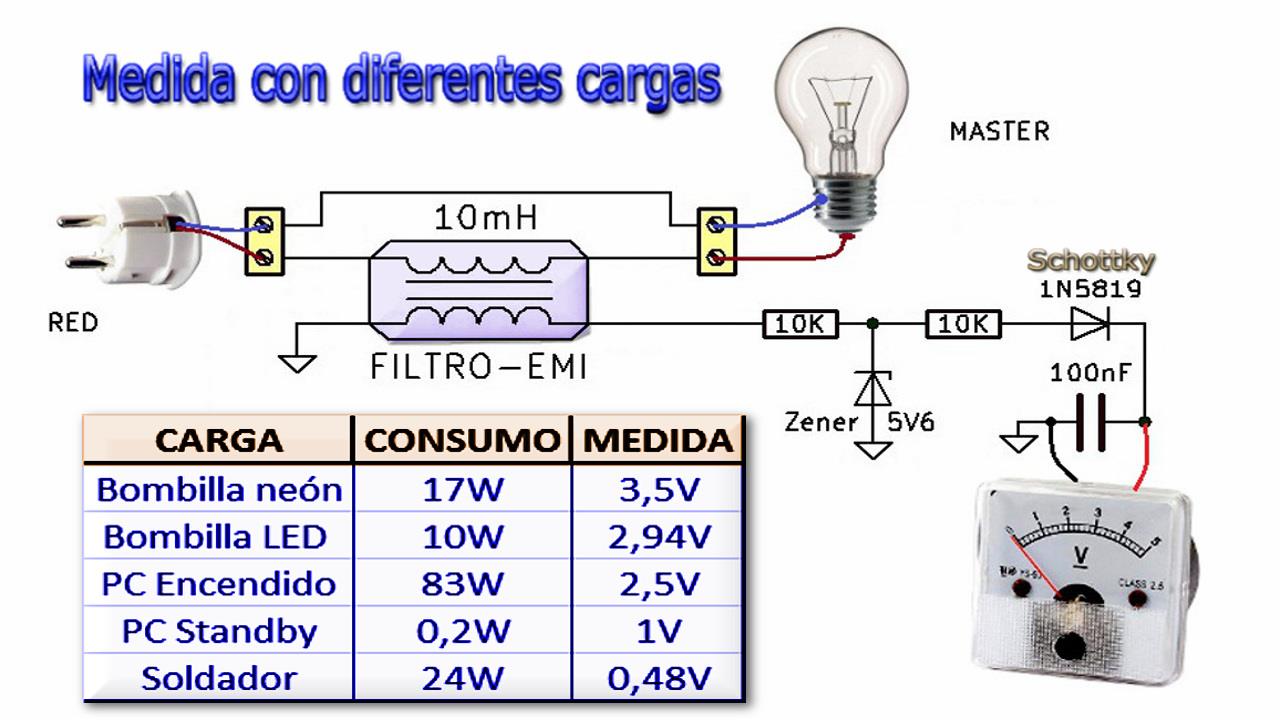

该电路基于 EMI 滤波器的两个线圈之一提供的电压传输到另一个绕组的电流通道。该组件用作电流互感器，在次级绕组中提供与流经初级的电流成比例的电压。在这种情况下，电压传输与功率不是线性的，因为它取决于我们在“主”插座中连接的负载类型。如果负载表现为纯电阻，则电压传输将小于具有电抗分量的情况。

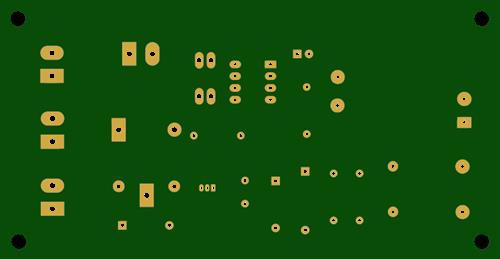

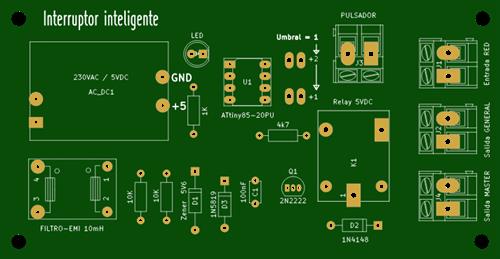

PCB+原理图

智能开关
