过压保护电路

1.瞬态总线电压会严重破坏集成电路。一个集成电路可以处理的最大电压由设计流程决定，尤其是，一些小的CMOS结构器件能处理的电压很低。瞬态或持续的过压条件将永久破坏设备。[rml_read_more]

瞬态总线电压会严重破坏集成电路。一个集成电路可以处理的最大电压由设计流程决定，尤其是，一些小的CMOS结构器件能处理的电压很低。瞬态或持续的过压条件将永久破坏设备。

LMV431AIMF（D1）可调参考可以确定一个精确的跳变点并且维持温度稳定性。（它有A版本1%或B版本0.5%精度可选择），R1和R2选择精度1%以上的电阻。

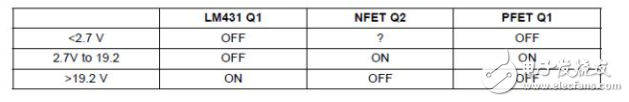

该电路的真值表如下所示

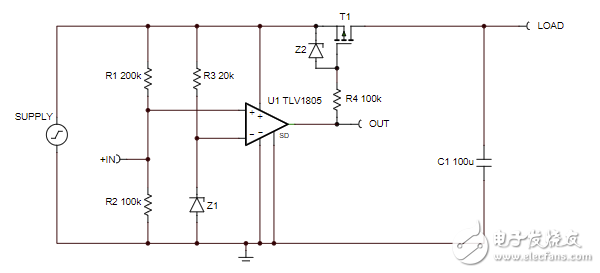

该过压保护电路使用具有推挽输出级的高电压比较器来控制将电源连接到负载的P沟道MOSFET。当电源电压超过过压阈值(Vover)时，比较器的输出变为高电平，并通过打开P沟道MOSFET将负载与电源断开。同样，当电源电压低于Vover时，比较器的输出为低电平并将负载连接到电源。

选择具有推挽输出级、能够在最高可能电源电压下工作的高电压比较器。在该应用中，最高的电源电压为36V。

确定过压检测电路的相应基准电平。由于电源的最低工作电压为12V，因此选择10V齐纳二极管(Z1)作为基准(VREF)。
